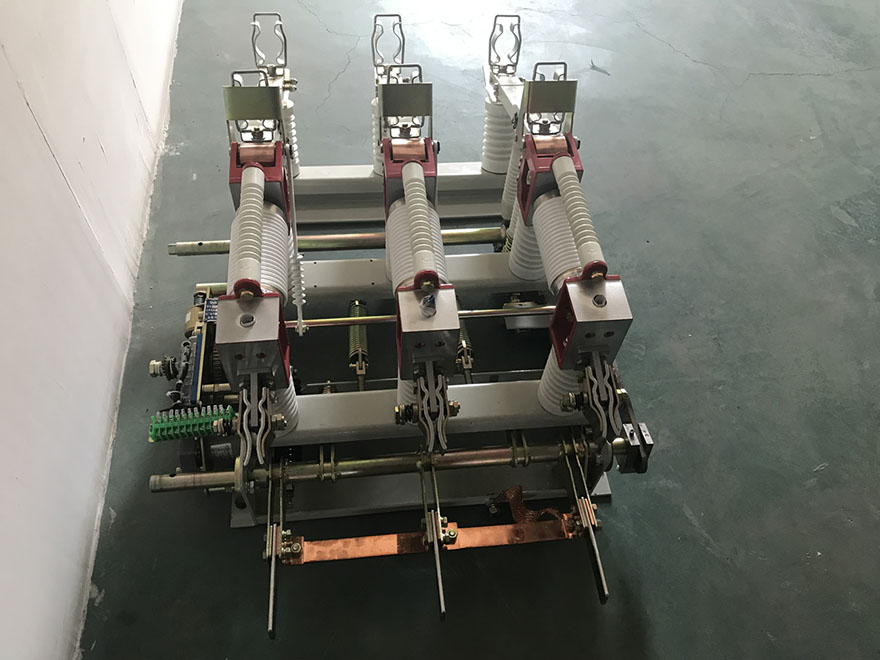

12KV真空负荷开关FZN21-12

一、概述

FZN21-12RD/T125-31.5高压真空负荷开关及组合电器，适用于三相交流12KV、50HZ的电力系统中，或与成套配电设备及环网开关柜，组合式变电站等配套使用，广泛用于域网建设改造工程、工矿企业、高层建筑和公共设施等，可作为环网供电或终端，起着电能的分配、控制和保护的作用。该产品技术性能符合IEC出版物60265-1/FDIS《高压负荷开关，第一部分：额定电压1KV以上52KV以下的高压负荷开关》、IEC60420《高压交流负荷开关-熔断器组合电器》、GB16926《交流高压负荷开关-熔断器组合电器》、GB3804-63KV《交流高压负荷开关》的规定。

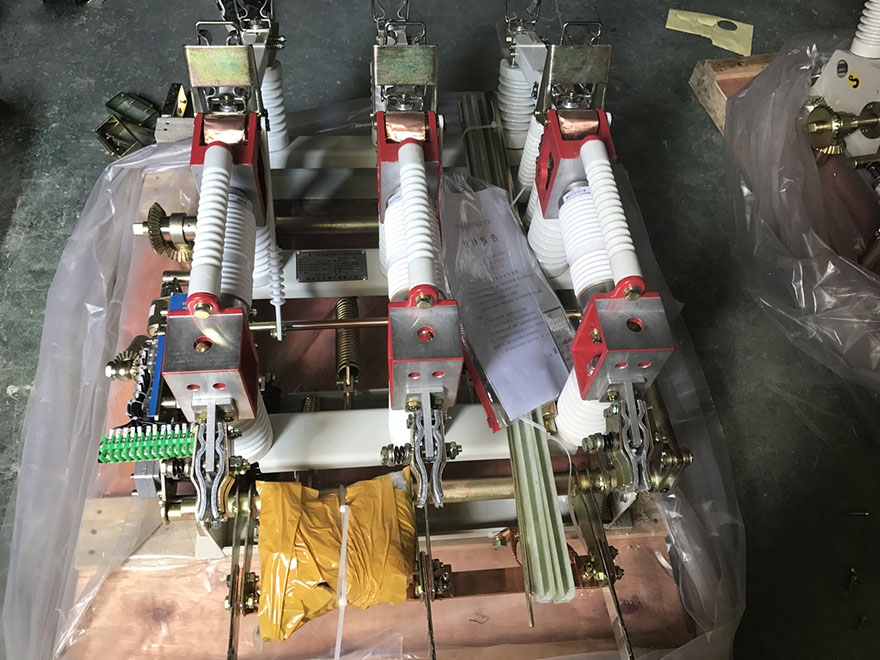

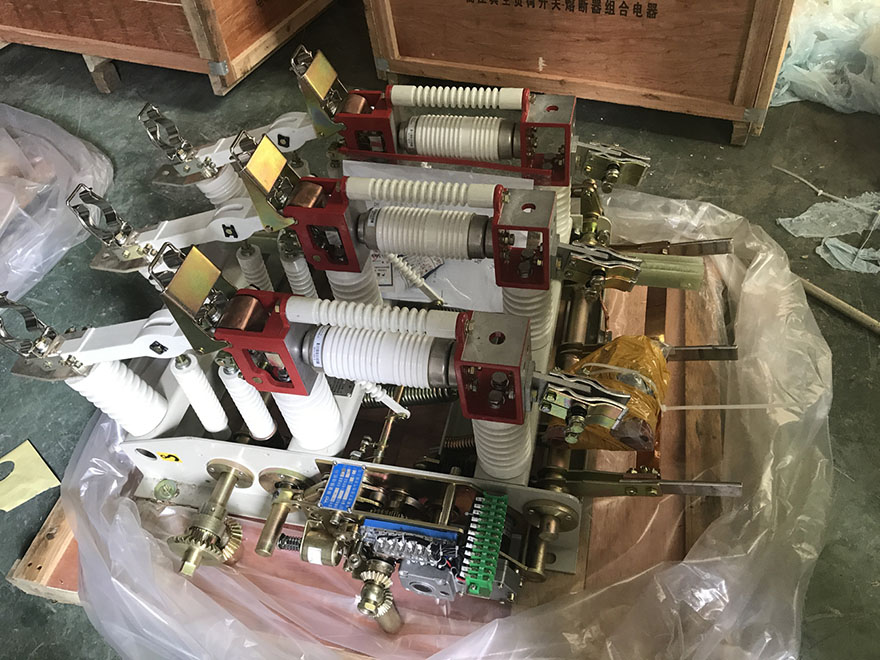

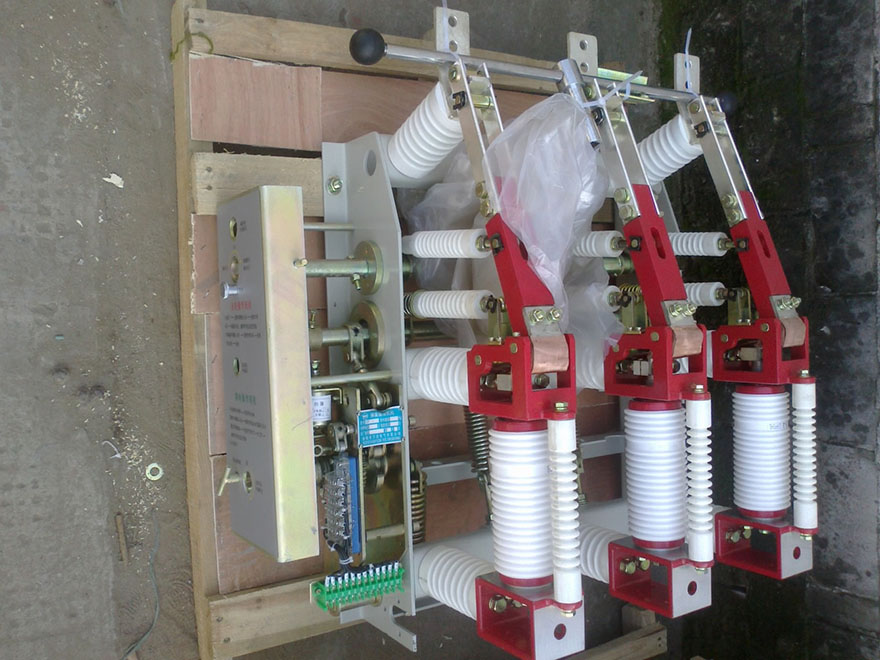

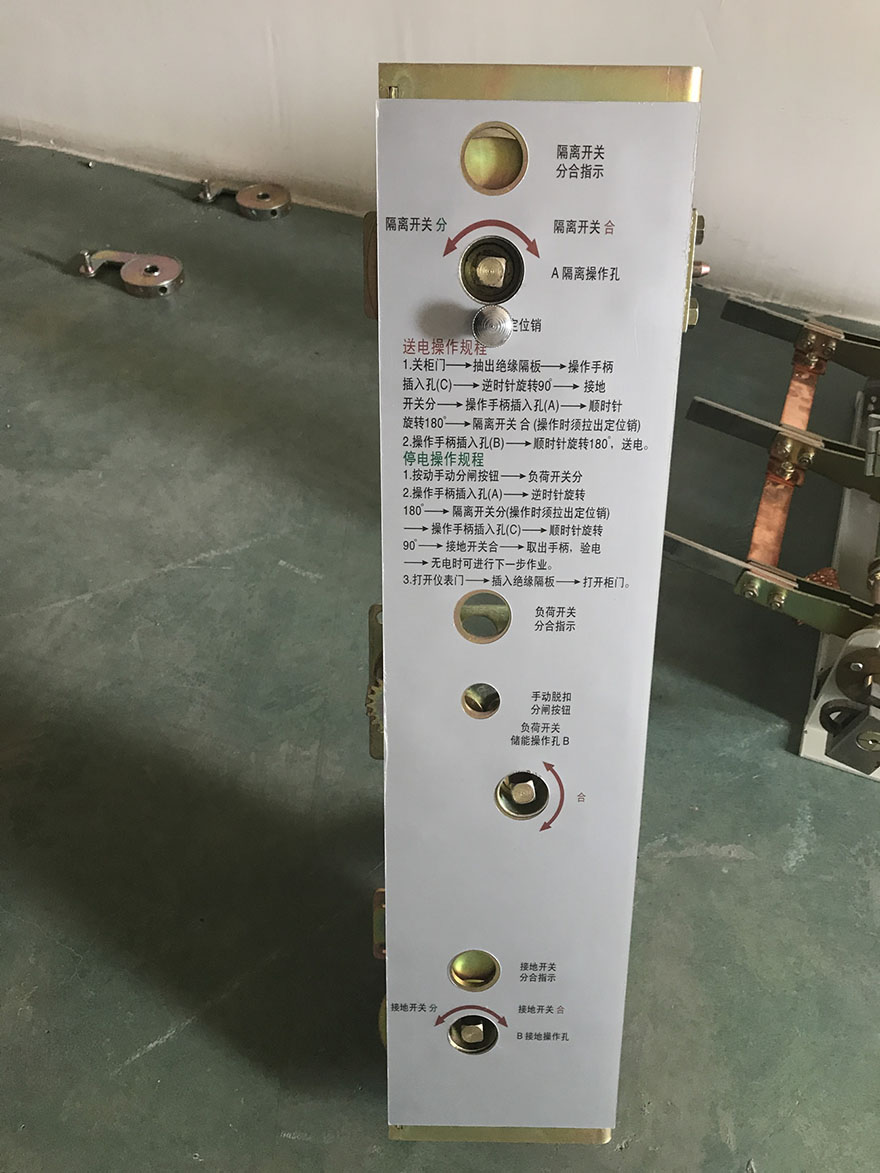

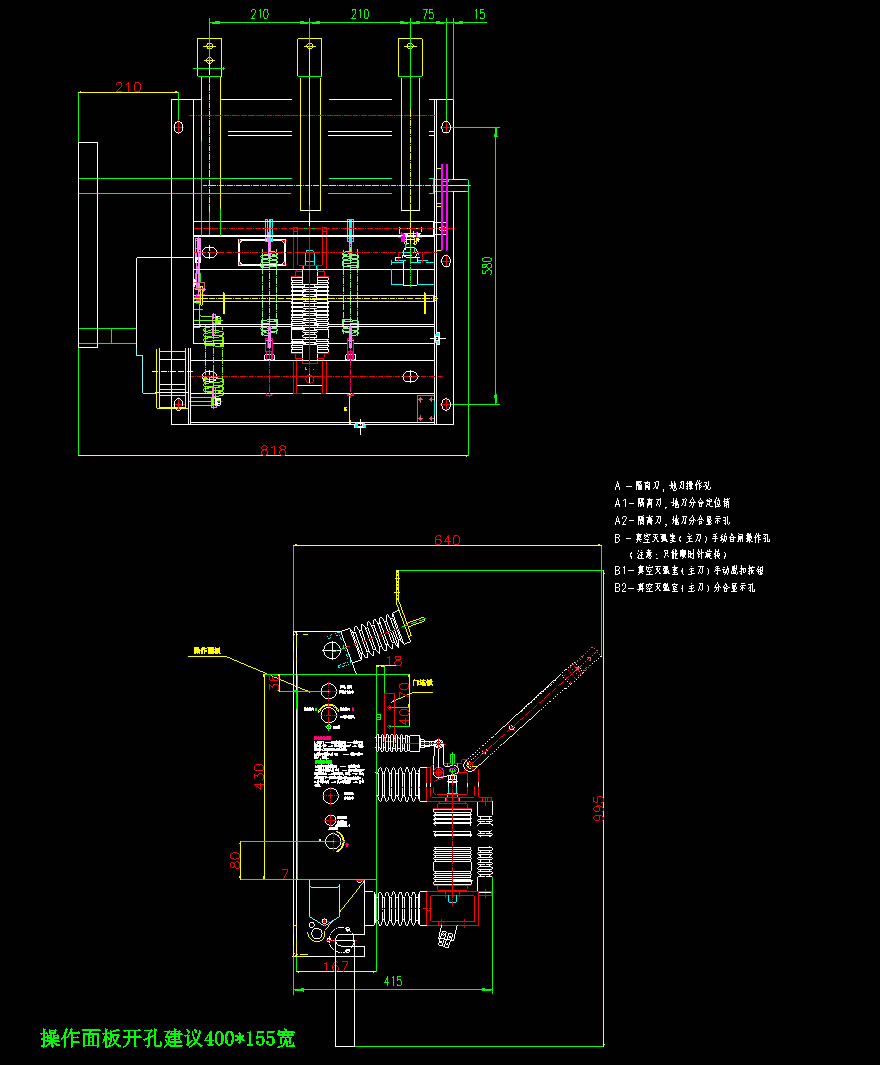

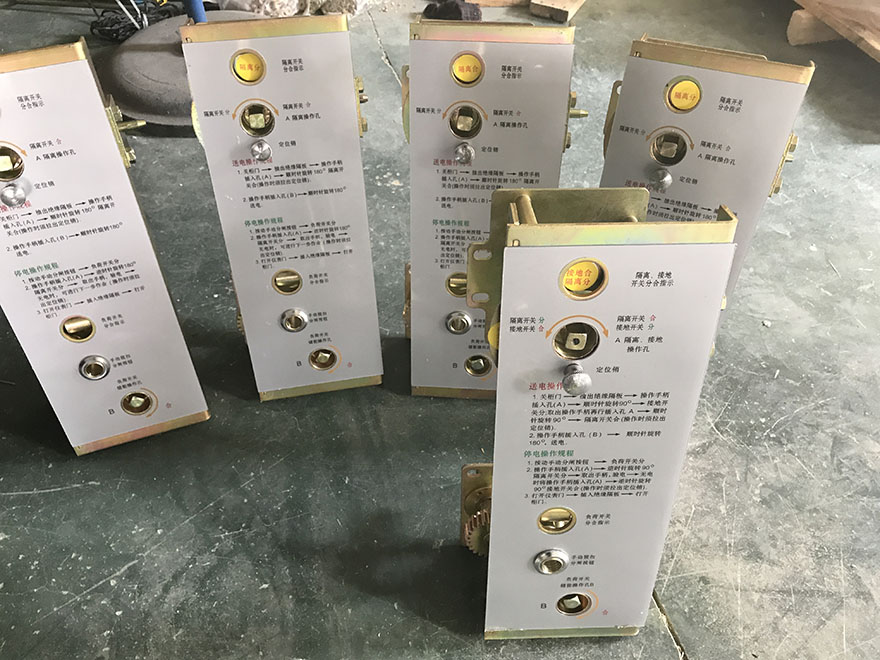

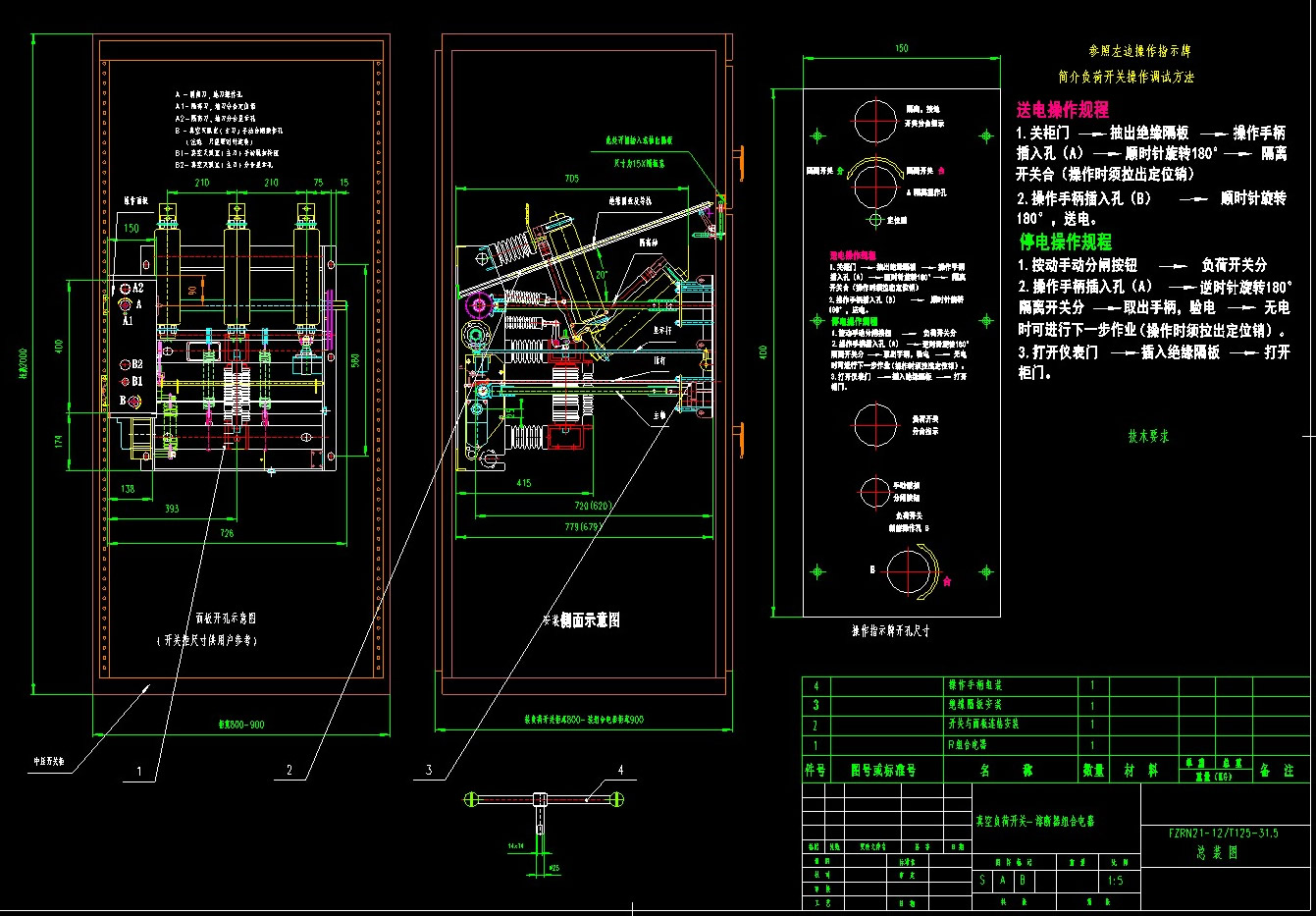

该型负荷开关及组合电器主要由框架、隔离开关（组合器的限流熔断器在隔离开关上）、真空开关管、接地开关、弹簧操作机构等组成。具有开断能力大、安全可靠、电寿命长、可频繁操作、结构紧凑、体积小、重量轻、基本不需要维修等优点。还具有开断额定电流、过载电流（FZN21-12DR/T125-31.5）可开断短路电流和防止设备缺相运行能力，开关有明显可见的隔离断口，真空开关配有弹簧操作机构，采用电动机（另配手动）弹簧储能、合闸方式有电磁铁合闸和手动分、合闸两种。隔离开关、真空开关，接地开关之间互相联锁（机械联锁），以防止误操作，达到真正五防的安全技术标准。

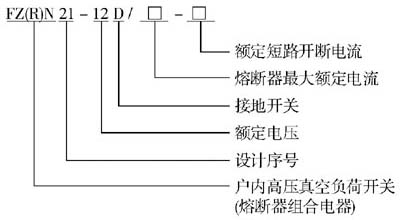

二、常见型号及表示意义

① FZN21-12/T630-20 ② FZN21-12D/T630-20

③ FZN21-12R/T125-31.5 ④ FZN21-12RD/T125-31.5

三、使用环境条件

1、周围空气温度上限：+40度，下限：-25度；

2、海拔高度不超过1000m；

3、相对湿度日平均值不大于95%，月平均值不大于90%；

4、地震烈度不超过8度；

5、无火灾、爆炸危险，化学腐蚀及剧烈振动的场所；

6、污秽等级：Ⅱ级；

7、周围空气应不受腐蚀性或可燃性气体及水蒸汽等明显污染。

四、主要技术参数

项目	单位	数据值
项目	单位	FZN21-12/T630-20	FZRN21-12/T125-31.5
额定电压	kV	12
额定电流	A	630	125
额定短路关合电流	kA	50
额定短路开断电流（组合电器）	kA	-	31.5
额定有功负载开断电流	A	630
4S热稳定电流	kA	20	-
动稳定电流	kA	50	-
1min工频耐受电压	kA	42（断口48）
雷电冲击耐受电压	kA	75（断口85）
机械寿命	次	1000
额定转移电流（组合电器）	A	-	31.5
电动机操作电源电压	V	交直流110、220
